SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 9:40
amigos, preciso de orientação para a ligação correta dos fios que vão para as bobinas. Estou refazendo o chicote que estava todo remendado voces podem me orientar na ligação dos fios do CDI? segue a foto

zeca pereira
"CBX 750F a moto do século"

Mensagens : 7
Data de inscrição : 17/03/2015
Idade : 55

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 9:56
Segue a foto:


Última edição por PB Jr. em Qui 9 Abr 2015 - 10:22, editado 1 vez(es) (Razão : Correção código para exibição de imagem. (PêBê))
avatar
PB Jr.
Admin
Mensagens : 1413
Data de inscrição : 26/09/2012
Idade : 49
http://www.galeirosdobrasil.com.br

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 12:50
Boa tarde, Zeca!

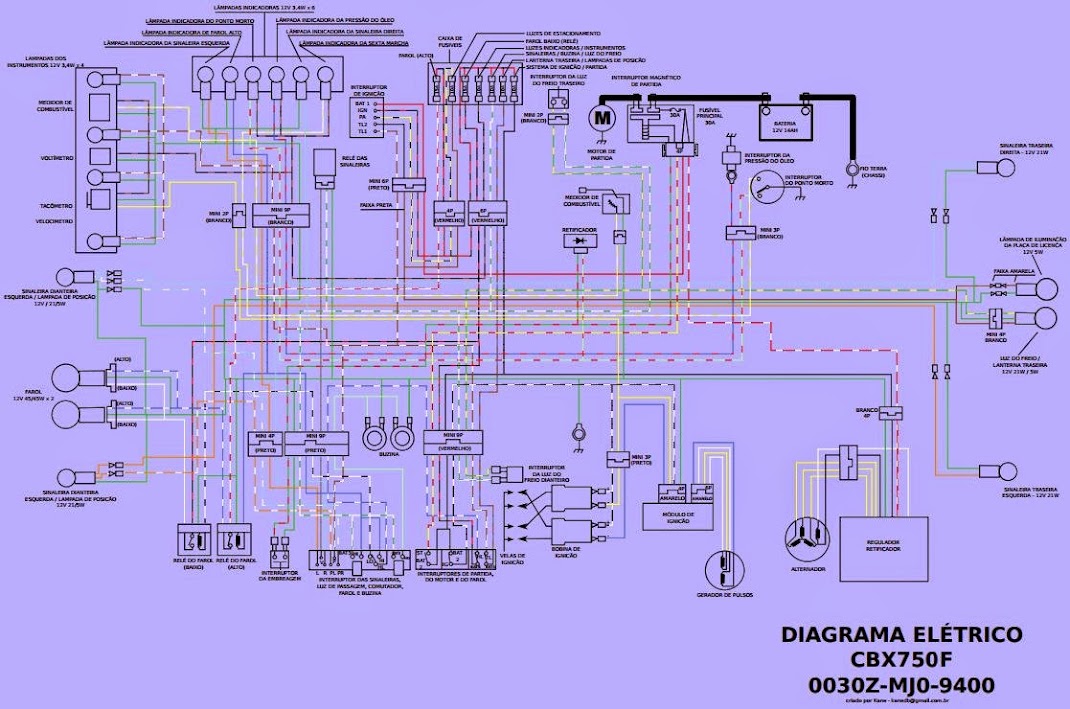

Dê uma olhada no esquema elétrico (fig. 1) e na imagem separada onde consta as ligações do CDI (módulo de ignição) para a Bobina de ignição (fig. 2).
Veja também o esquema de ignição (fig. 3).

Com base na sua imagem, a sequência ficaria como descrito abaixo de acordo com a figura 2.

Da esquerda para a direita, o primeiro conector tem 4 contatos macho de 1/4".
1 - (Superior esq.) - Fio Azul
2 - (Superior dir.) - Fio Amarelo
3 - (Inferior esq) - Fio Preto / Branco
4 - (Inferior dir.) - Fio Verde

Da esquerda para a direita, o segundo conector tem 4 contatos macho de 1/4".
1 - (Superior esq.) - Fio Azul
2 - (Superior dir.) - Fio Branco
3 - (Inferior esq) - Fio Amarelo
4 - (Inferior dir.) - Fio Branco

Abraço,

FIGURA 1




FIGURA 2





FIGURA 3



_________________
:  :
(PB Jr.) = PêBê = Paulo
zeca pereira
"CBX 750F a moto do século"

Mensagens : 7
Data de inscrição : 17/03/2015
Idade : 55

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 13:21
Obrigado, muito completa a sua resposta
Eu agradeço muito a sua ajuda
avatar
Cubas
Admin
Mensagens : 4065
Data de inscrição : 15/02/2011
Idade : 56
http://galeirosdosudeste.com.br

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 13:27
AI PB AI SIM MULEKE
avatar
Leandro
Moderador
Mensagens : 8378
Data de inscrição : 16/02/2011
Idade : 41

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 13:36
Amu esse menino..., saopaulino
avatar
PB Jr.
Admin
Mensagens : 1413
Data de inscrição : 26/09/2012
Idade : 49
http://www.galeirosdobrasil.com.br

Re: SOS ligação correta fios CDI

em Qui 9 Abr 2015 - 17:16
zeca pereira escreveu:Obrigado, muito completa a sua resposta
Eu agradeço muito a sua ajuda
Não há de quê, Zeca.

Esteja a vontade para viajar nos outros tópicos deste Fórum.

Aqui é a sua casa!

Abraço,

PêBê
